Exempel på processkarta
Den processkarta som beskrivs här är utvecklad av
Marita Andersson och Peter Pettersson som ett examensarbete på automatiseringsingenjörsprogrammet (1999) vid Institutionen för teknik, Örebro universitet
Arbetet genomfördes hos Ericsson Mobile Communication AB i Kumla och beskriver tillverkningen av mobiltelefoner. En del av Ericssons verksamhet som numera är nedlagd. (Klicka på bilden för att få den förstorad)

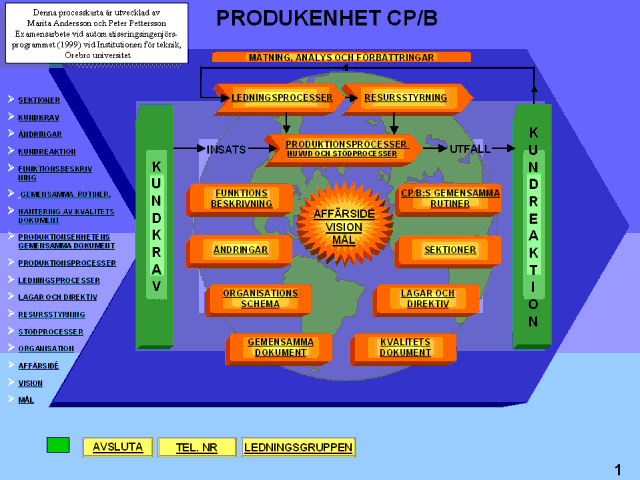

Processkarta


Bilden ovan är startsidan till processkartläggningen. I detta fall är processkartläggningen gjord i PowerPoint och hela presentationen finns här:

Processkarta för tillverkning av mobiltelefoner

Navigera i presentationen genom att klicka på de understrukna rubrikerna. Det kan uppstå problem med att navigera i processkartan i ett fönster skapat av WebCT. Inträffar detta kan du ladda ner filen till din egen dator och öppna den med PowerPoint.
Botanisera i processkartan och notera att det finns 4 nivåer (se färgmärkningen i nedre vänstra hörnet). Längst ner finns ikoner för viktiga funktioner och i vänster kant finns direktlänkar. Många delar var i praktiken  kopplade till det interna nätet och  är alltså inte tillgängliga i den här versionen.  Här finns också många delar från kvalitetsområdet med som organisation, förbättringscykeln, flödesdiagram, ledningssystem mm. Ett sätt att orientera sig i systemet kan vara att gå igenom uppgifterna nedan.
Uppgifter  Utgå från översiktsbilden och
a. sök dig fram till flödesschemat för själva tillverkningen. Vilken information finner du i och omkring flödesschemat? Notera hur du kan vandra mellan nivåerna med hjälp av de olikfärgade rutorna nere till vänster.
b. sök dig till organisationen
c. sök dig till förbättringscykeln. Studera vad som ingår i de fyra stegen
d. sök dig till ledningssystemet. Vad händer om standarder eller direktiv inte följs?


LSN 2003
